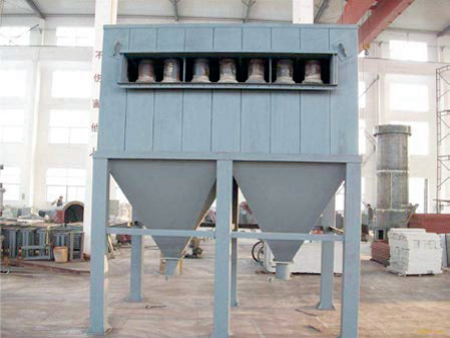

XTD型陶瓷多管除塵器

一、概述

陶瓷多管式旋風除塵器是由若干個并聯的陶瓷旋風除塵器單元（又稱陶瓷旋風體）組成的除塵設備。它可以由一般的陶瓷旋風除塵器單元或直流型旋風除塵器單元組成，這些單元被有機的組合在一個殼體內，有總的進氣管、排氣管和灰斗。

灰斗排灰可以有多種自動排灰形式，因?yàn)楸驹O(shè)備是由陶瓷旋風管組成，它比鑄鐵管更耐磨，表面更光滑，并耐酸耐堿，因此還可以濕式除塵。適用于捕集各種鍋爐的非黏結型的干燥粉塵。該產品不但用于鍋爐煙塵和有害氣體的治理，而且是冶金、采礦、建材、化工等行業對粉塵治理的理想設備。

二、工作原理

含塵氣體由總進氣管進入氣體分布室，隨后進入陶瓷旋風體和導流片之間的環形空隙。導流片使氣體由直線運動變?yōu)閳A周運動，旋轉氣流的絕大部分沿旋風體自圓筒體呈螺旋形向下，朝錐體流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的塵粒甩向筒壁。

塵粒在與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面向下落入排灰口進入總灰斗。旋轉下降的外旋氣流到達錐體下端位時，因圓錐體的收縮即以同樣的旋轉方向在旋風管軸線方向由下而上繼續做螺旋形流動（凈氣），經過陶瓷旋風體排氣管進入排氣室，由總排氣口排出。

根據客戶要求，總排氣管可以放置在側向或頂部。

三、主要技術參數

除塵效率:92~95%阻力:900~1000pa進口流速:10~16m/s四、優點

1、陶瓷多管除塵器與靜電除塵器相比，總投資只有靜電除塵的1/3，與水膜除塵器相比，不用水，沒有二次污染，沒有廢水排放，不需要加水處理。(霧干法除塵器除外)

2、本除塵器基本不需維修。

3、本除塵器是節能型除塵器，它和靜電、水膜除塵一樣，都需要克服煙氣前進阻力消耗一定的拖動引風機電能，但它本身不需要消耗能源，電除塵器需要消耗電能才能運行。本品所采用材料95%以上是隨地可取的非金屬材料，可節約大量的鋼材等。

五、安裝使用與維護

1、設備具體安裝根據用戶使用情況現場安裝，安裝時應保證嚴密不漏風。外部連接管按設備的進出口法蘭的螺栓孔相配。

2、運行前，開啟引風機，進行氣密性檢查，對漏風部位應及時處理，以防止除塵效率下降。

3、運行前，應先開啟引風機。停爐時，要先關掉引風機后停爐。

4、無論采用何種方式除灰，定期清灰，防止堵塞，影響運行。
